    截止阀设备选用可曲挠橡胶接头


    本文信息编辑:LJX


    截止阀 [1]又称截门阀,属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣 下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆.弯的故障。按连接方式分为三种:法兰连接、丝扣连接、焊接连接。从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我*阀门“三化给”曾规定,截止阀的流向,*律采用自上而下。


    截止阀(stop valve、Globe Valve),又称截门阀,属于强制密封式阀门,是使用*广泛的*种阀门之*。截止阀依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通,因只许介质单向流动,所以安装时有方向性。截止阀可分为直流式截止阀、角式截止阀、柱塞式截止阀、上螺纹阀杆截止阀、下螺纹阀杆截止阀等,它们具有耐用、开启高度不大、制造容易、维修方便,不仅适用于中低压,而且适用于高压的.点。

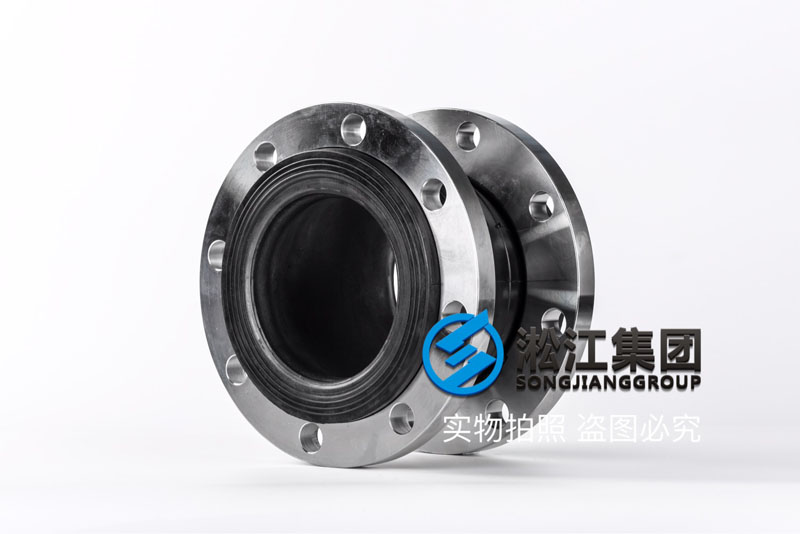

    可曲挠橡胶接头使用范围:


    由于可曲挠橡胶接头具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。
    使用说明:
    高层给水使用橡胶接头时,管道必须有固定支撑或固定托架,否则产品应安装防拉脱装置。固定支撑或托架的力必须大于轴向力,否则也应安装防拉脱装置。
    使用介质:
    根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各个品种,适应多种介质和环境
    安装说明:
    1、 可曲挠橡胶接头管道施工安装时,必须让其处于自然状态,不要人为的在安装时使产品产生人为变形。这样可以避免导致产品的早期损坏和使用效果的减弱。
    2、 如果您将该产品设计安装于水泵的出口近端或管道的转角部位是,以及高压力、高层建筑悬空使用该产品时,管道必须有固定支撑或固定托架,固定支撑和固定托架的受力必须大于轴向力,否则产品应安装防拉脱限位装置。
    3、 法兰橡胶接头在安装时,须使球体两端增强圈(突出部分内刚丝绳)全部卡入法兰槽内,防止管道承压时球体与法兰拉脱。上螺栓时,先将对称的螺栓(六条或四条)拧紧,保证球体于法兰的全部到位。
    4、 橡胶接头与管道法兰连接时,螺栓丝杆应伸向管道法兰*端,以防止螺纹将受压膨胀时橡胶接头的拱起部分挤.或扎.,每*端的螺栓必须对称地加压拧紧,使所有螺栓松紧*致,使用条件恶劣的场所,除增加平垫外,还应增加弹簧垫圈,以防螺母松动。
    5、 当橡胶接头在水(油)泵出口近距离或开停频繁条件下使用时,为减少橡胶接头长度的拉伸和压缩过大而给泵和管道带来的影响,应在法兰两端增加限位装置。
    6、 安装使用大口径可曲挠橡胶接头时,为便于安装和降低劳动强度,应在法兰*端制作*节适量长度的短管,待橡胶接头与短管和另*端管道连接好以后,再把短管与对口端长管焊接。
    7、 为便于因短管焊接变形而造成的径向偏差,应在焊接前用圆钢或其他相应强度的金属物把两端管道法兰临时焊接,使橡胶接头与法兰连接处形成刚性体,待短管焊接完成后,再把焊接物去掉,以使橡胶接头在安装完毕后处于自然状态。
    8、 在实施金属连接物与法兰临时焊接实,切记用掩盖物将焊接处橡胶接头盖住,以免焊接时烧坏球体。
    9、 如果您的管道需埋改于地下,请使用我公司研制出产的地埋防护装置。
    产品标准
    《可曲挠橡胶接头》HG/T 2289-2001
    工程标准
    《可曲挠橡胶接头》CJ/T 208-2005
    设计选用要点:1)采用其它标准或非标准法兰需另订协议,指明标准或提*图纸及有关数据,厂家可订制生
    产。
    2)法兰螺栓数、螺栓孔直径、螺栓孔中心圆直径按GB9119。
    3)用户在订橡胶接头时须说明工作压力、适用介质、温度、连接方式等相关要素,以及工作
    环境的状态:有无强光、热源、臭氧、火花、及常会碰到利器等。
